產品介紹

明銳3DAXI全自動在線檢測機適用于SMT、DIP、半導體IGBT領域的在線無損檢測，覆蓋了BGA/LGA/CSP、SOP/OFP/OFN.DIP插入元件、晶體管、R/C芯片、底部電極元件、電源模組、PoP、連接器以及半導體IGBT功率模塊等多種封裝類型的檢測。

明銳AI檢測機檢測元件項目：BGA/LGA/CSP、SOP/OFP/OFN、晶體管、R/C芯片、底部電極元件、電源模組、POP、連接器、THT插入元件、半導體IGBT焊接層

檢查缺陷：氣泡、開焊、無浸潤、焊錫量、偏移、橋接、爬錫、通孔焊錫填充、錫珠等

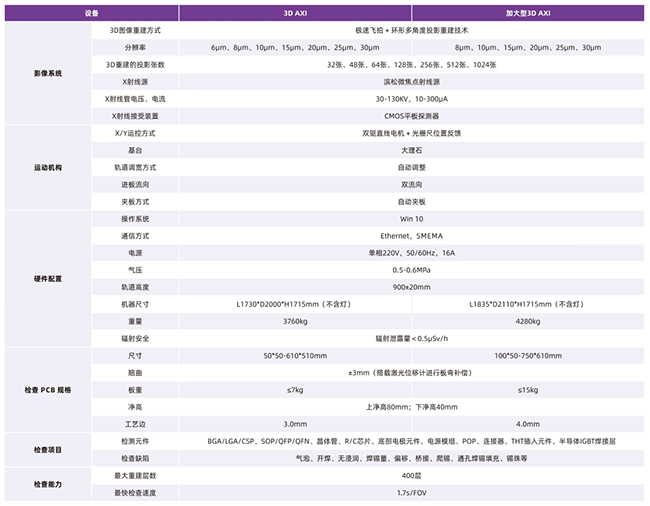

明銳在線3DAXI產品特點

極速飛拍方式，檢測速度最快可達到1.7秒/FOV靈活設置7種投影張數和7種分辨率，滿足不同應用場景需求兼容三種編程模式和一鍵學值等功能，編程效率高XY、YZ、XZ三視圖功能，更直觀進行不良診斷雙驅直線電機搭載光柵尺，實現高精度定位

明銳在線3DAXI檢測原理

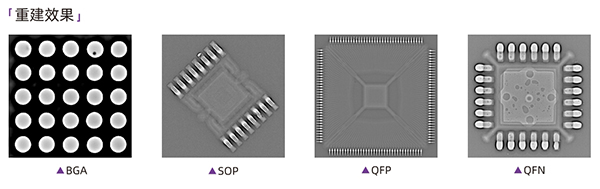

采用極速飛拍及環形多角度投影重建技術，獲得被測物體完整的體數據，并運用自動化檢測技術，實現全自動在線X射線檢測。

明銳3DAXI技術優勢

1、自動三維檢測算法

明銳自主研發的自動三維檢測算法，直接對接IPC標準，對BGA空洞體積率、DIP通孔填充率實現高精度的檢測。

2、靈活編程方式

可靈活設置投影張數和分辨率，滿足不同場景需求

3、AI降噪功能

明銳AI降噪功能，通過深度學習，對低劑量下的重建圖像進行去除噪點的處理，還原圖像細節，為檢測分析提供更精準的影像數據。

4、三視圖功能

擁有XY、YZ、XZ三個方向的顯示功能，設置參數和缺陷診斷更加直觀。

5、3D圖像分析功能

可通過自主研發的3D圖像分析功能，進行工藝分析和更直觀的缺陷診斷。
