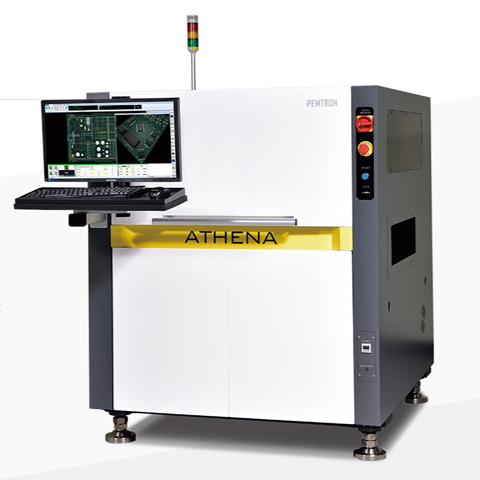

奔創(chuàng )3D AOI 光學檢測儀 3D自動化光學檢測系統

135-1032-6713 立即咨詢

產品介紹

奔創(chuàng )3D AOI 光學檢測儀 3D自動化光學檢測系統


3DAOI自動化光學檢測系統特點
業內最高的測量精確度和最強的檢測可靠性
安全、精確、真實的3D成像檢測技術
高密度元件、小型元件等皆可檢測
與元件實際形態近乎相同的真3D成型技術
可使用Side Camera(側面攝像頭)實現元件側面檢測(選項)頂部攝像頭無法覆蓋的錫腳內部不良檢測
元件庫系統齊全，編程便捷
離線實時調試系統(選項)
SMARTRON-支持測試信息大數據管理、實時遠程監管的智能管理系統


奔創(chuàng )3D AOI

3D自動光學檢測儀利用LED燈光（紅、藍、白）打光， 高速CCD相機運動并拍照取像；通過光學反射和摩爾條紋原理，結合相位移動技術和2D+3D 的成像技術，檢測電路板上元器件在SMT過程中的品質問題。 高速度檢測和測量技術 EAGLES 9百萬 8投射 3D AOI系統對PCB進行100%的2D和 3D全檢。結合2D技術，保障完全無陰影光學檢測和低誤報率， 并保持高度靈活性的系統功能。

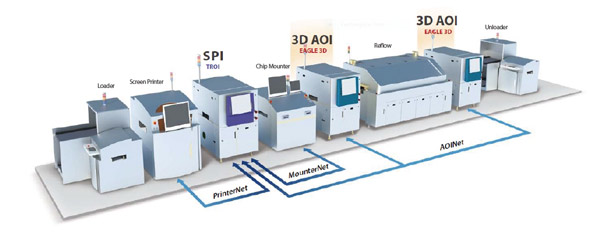

AOI整線效果圖

即使有陰影和漫反射也可以自由進行3D檢測
EAGLE 3D 8800 AOI通過對所有模型應用8-way projection進行3D測量，最大限度地減少了陰影效應造成的誤差，所有FOV領域100%同時進行2D&3D檢查。由此可顯著減少誤報(False call),同時確保近乎完美的檢測能力

使用側面攝像頭進行準確方便的檢查

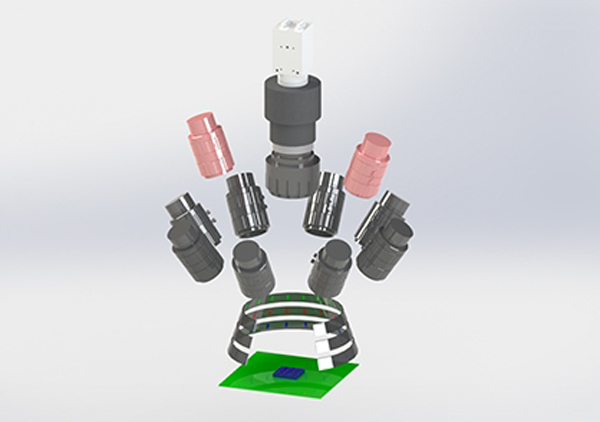

通過四個高清晰度攝像頭和TOP攝像頭，使用針對側面檢測的專用優化算法進行實時檢查。
4-Way Side Camera(Option)
可以檢測在Top Camera里看不到的內部橋焊
可檢測Connector內部
利用現有算法便利的Teaching


攝像頭

27mm高元件3D測量/檢查
我們在EAGEL3D AOI里用奔創(chuàng )獨一無二的技術提供包括可檢驗高達30毫米的高度的各種功能
